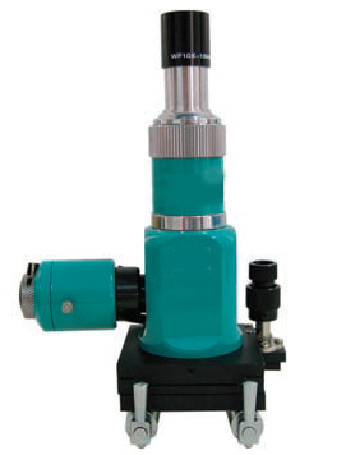

M-20D 现场金相显微镜
M-20D现场金相显微镜是用于现场多种大型工件的金相检查、失效分析的显微镜。它不用切割取样，直接在工件上打磨、抛光，从而保证工件的完整性。
现场金相显微镜适用于航空制造、机械制造、车辆制造、锅炉及压力容器的制造及检验，石油化工、铁路造船，电厂，电站，设备安装，大型磨具，**检测、质量监督、理化试验等行业。
一、 主要功能
1. 配套齐全，现场样品制备、显微观察及显微数码照相于一体，使用简便、快速；
2. 显微镜采用大视场目镜和平消色差物镜，有微调机构，焦点稳定，成像清晰。聚光镜卤素灯光源，亮度可调，视场均匀平坦；
3. 同轴化调焦机构，使显微镜小巧且稳定耐用，即使加上较重的相机，也不会下滑而重新调焦。图像清晰稳定；
4. 显微镜底座配有可通断磁的高磁性二维移动底座，，采用铷铁硼材料。用户只需轻扳旋钮即可实现通断磁能，适合吸附各种复杂工件表面，如各种直径管道及平面；视场可在X-Y平面调节；
5. 齿轮式机械移动平台，即使横向放置显微镜，也不会自行下滑；
6. 携带式LED照明, 色温均匀照相清晰；
7. 可接驳数码相机和CCD数字摄像,，可直接在现场照相，倍率准确；
8. 多种现场抛光设备；
9. 便携式电解抛光由可充电，40V**电压提供抛光及浸蚀。
二、 产品技术参数
1. 光学放大倍数：100-800倍
2. 目镜
|
|
放大倍率 |
视场直径（mm） |
|
大视野目镜 |
10X |
Ф20 |
|
10X（带刻度） |
Ф16 |
|
|
12.5X |
Ф16 |
3. 物镜
|
|
放大倍数 |
数值孔径（NA） |
工作距离（mm） |
|
长距平场消色差物镜 |
10X |
0.25 |
9.3 |
|
20X |
0.40 |
7.2 |
|
|
40X |
0.60 |
3.2 |
|
|
80X |
0.80 |
0.96 |
3. 物镜
4. 调焦范围 凸面3mm, 凹面5mm. 通断磁基座*小吸附管径50mm
5. 照明 6V/15W卤素灯，亮度可调，交流220V(50HZ 6V15W卤素灯
6. 电磁底座：吸力25N/cm，并配有磁力开关
7. 便携式抛光机
转速：0-20000rpm
进口磨头： 80、120、220、320、500、1000#、布轮
带胶砂纸粒度： 100#,150#,240#,400#,600#,800#,1000#,抛光绒布,橡胶磨盘
携带式充电电源(选配)：持续工作5小时, 现场无需另接电源
8. 便携式电解抛光仪： 40V**电压，可充电
9. 重量 2.5Kg
10. 整机尺寸 420X280X160mm
11. 包装箱：475X280X160mm
三、 标准配置
1. 金相显微镜主机
2. 便携式抛光机
3. 便携式电解抛光仪
4. 高像素数码相机（1200万像素数码相机）
5. 数码相机接口
四、 选件
1. 工业摄像头
2. 摄像头接口
3. 笔记本计算机
4. 图像测量及金相分析软件
